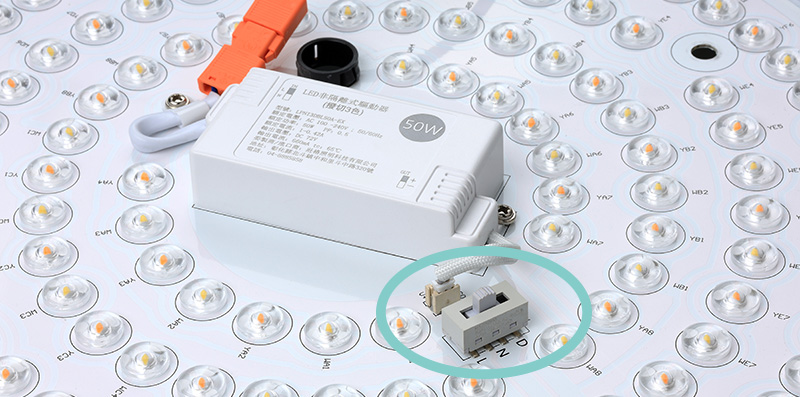

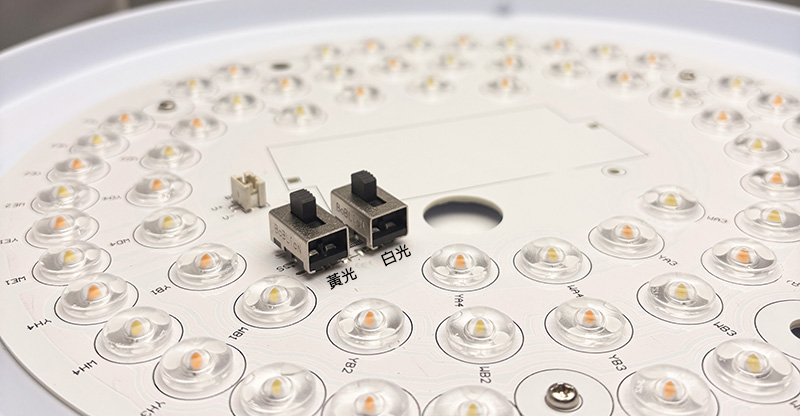

燈板撥切開關
可設定色溫

使用撥切開關設定色溫，
三選一：白光(D)/自然光(N)/黃光
選定後每次開燈色溫固定，
如需變更可再撥切調整

安裝容易

安全快速接頭/公母插

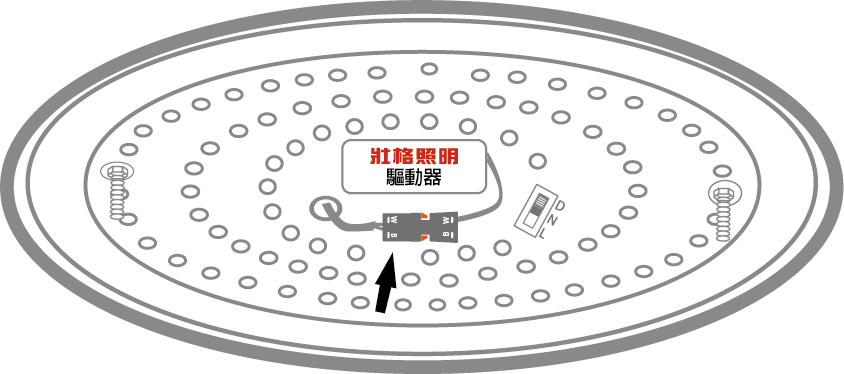

Step1

請先分離【快接模組】連接處，並將【快接模組】從底盤出線孔取出
緊壓箭頭處，再向左拉出，公母插頭即可分離

Step2

確定已關閉電源，勿活電作業

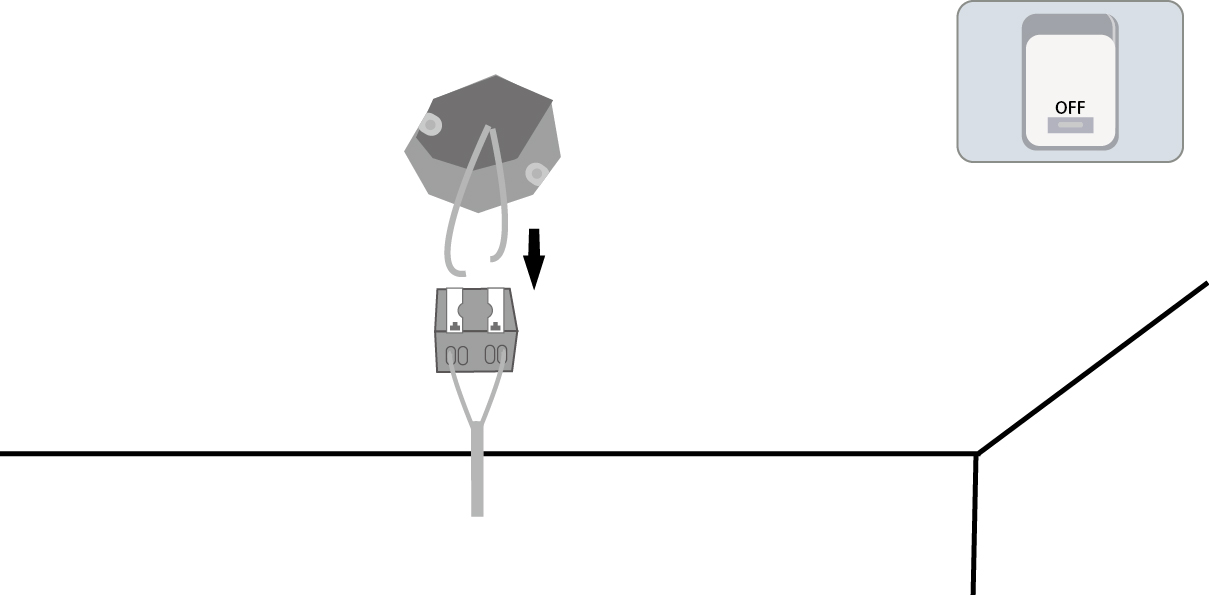

Step3

預埋盒中2條電源線分別插入【快接模組】


緊壓L處，第1條電源線插入L1或L2
緊壓N處，第2條電源線插入N1或N2
※ 請勿同時插入L1L2或N1N2，避免商品短路

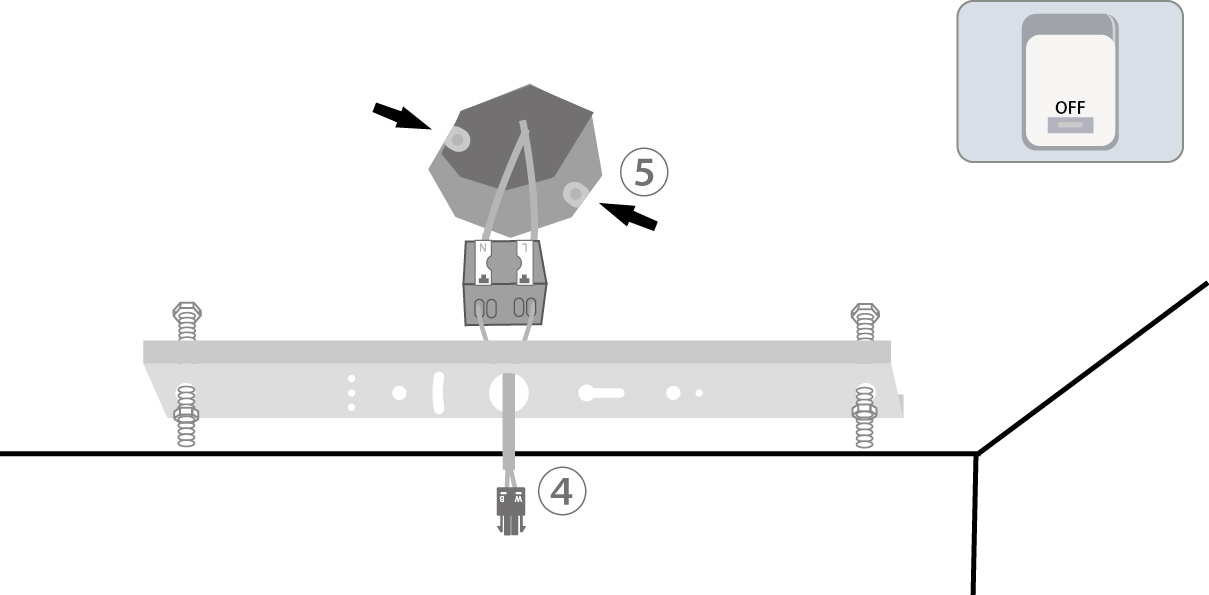

Step4

【快接模組】電源線穿過掛板中央圓型孔

Step5

選擇掛板上合適2孔，將其固定於預埋盒

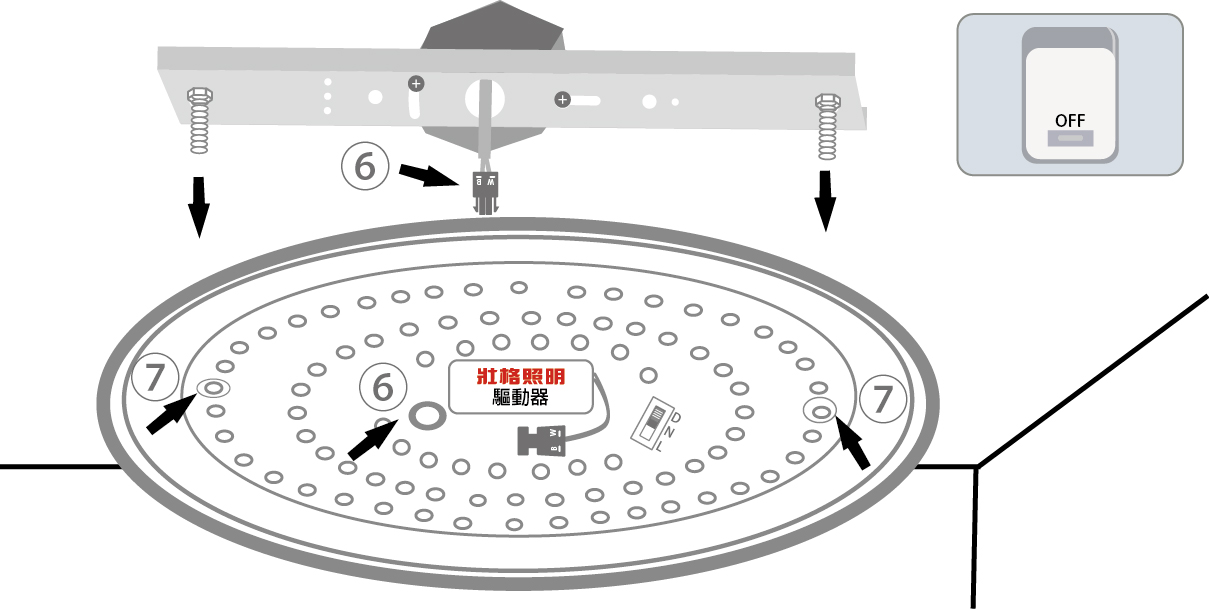

Step6

【快接模組】電源線穿過底盤出線孔

Step7

2側螺絲穿過底盤螺絲孔，並以螺帽固定

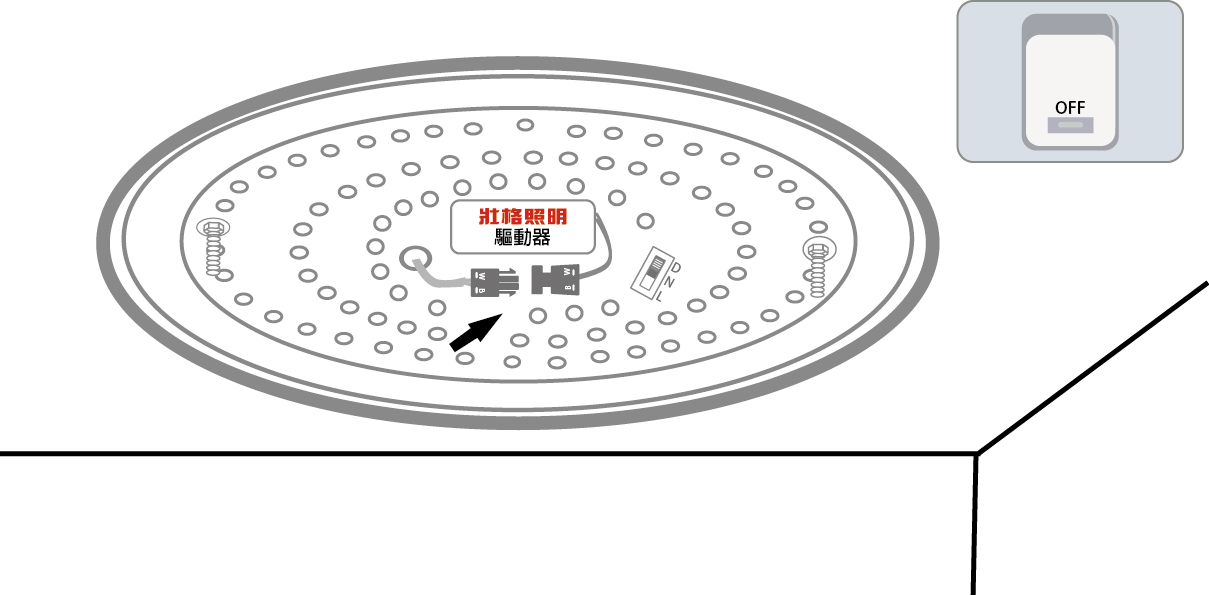

Step8

【快接模組】電源線，連接於驅動器旁的橘色插孔，
並確認是否插緊密合

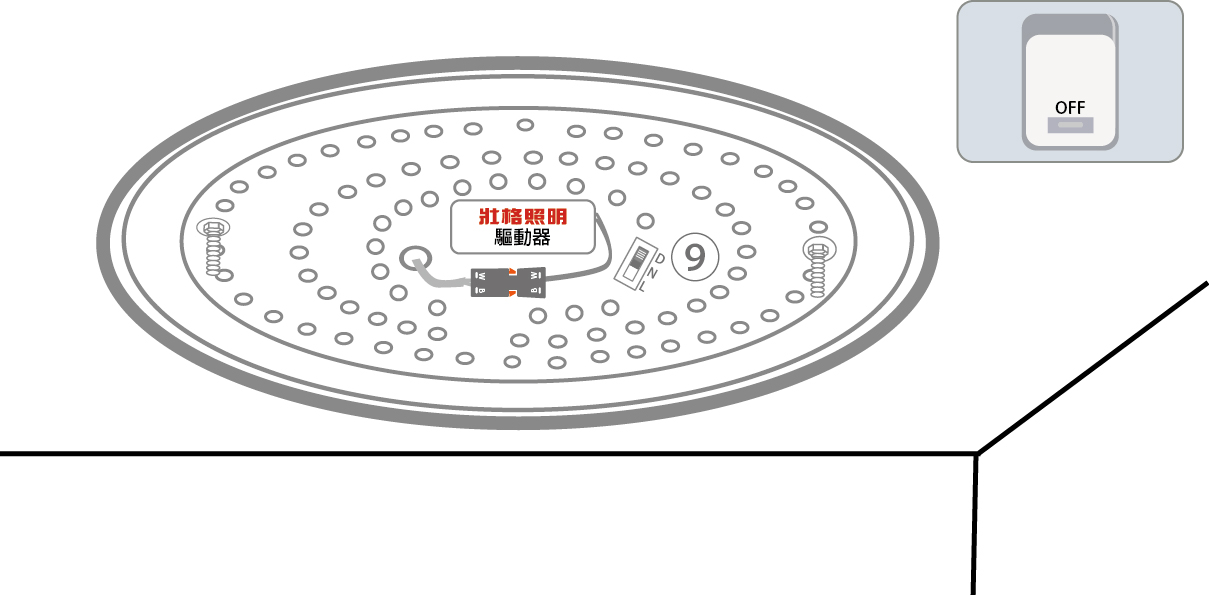

Step9

使用撥切開關，調整色溫

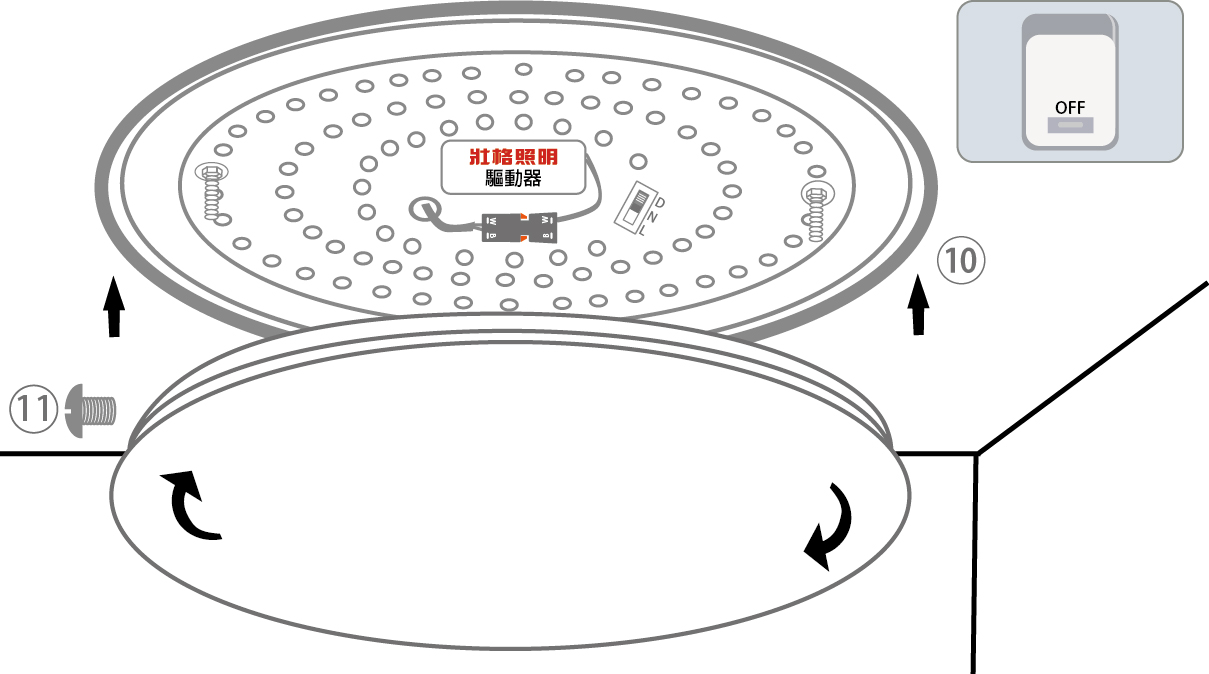

Step10

將燈罩順時針旋入底盤鎖緊

Step11

燈罩旋入底盤後，單側鎖上固定鏍絲，完成安裝
