LED壁切3色吸頂燈

三種色溫快速切換，適用所有場域
CNS認證、高演色性、壁切控制
30W適用坪數3～5坪
50W適用坪數4～6坪

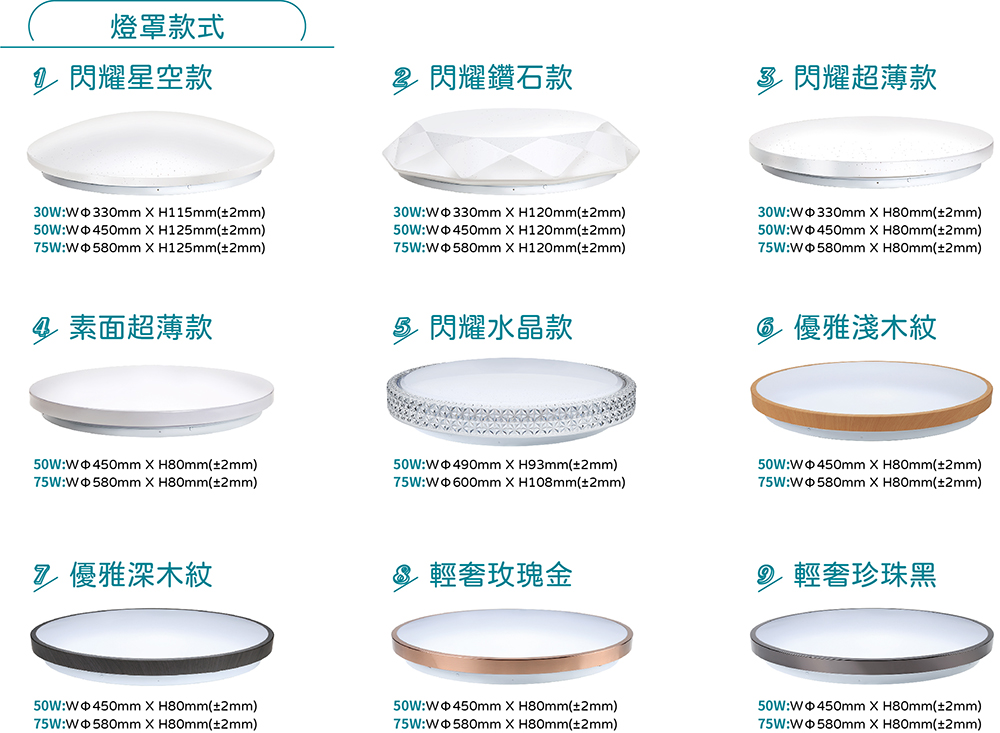

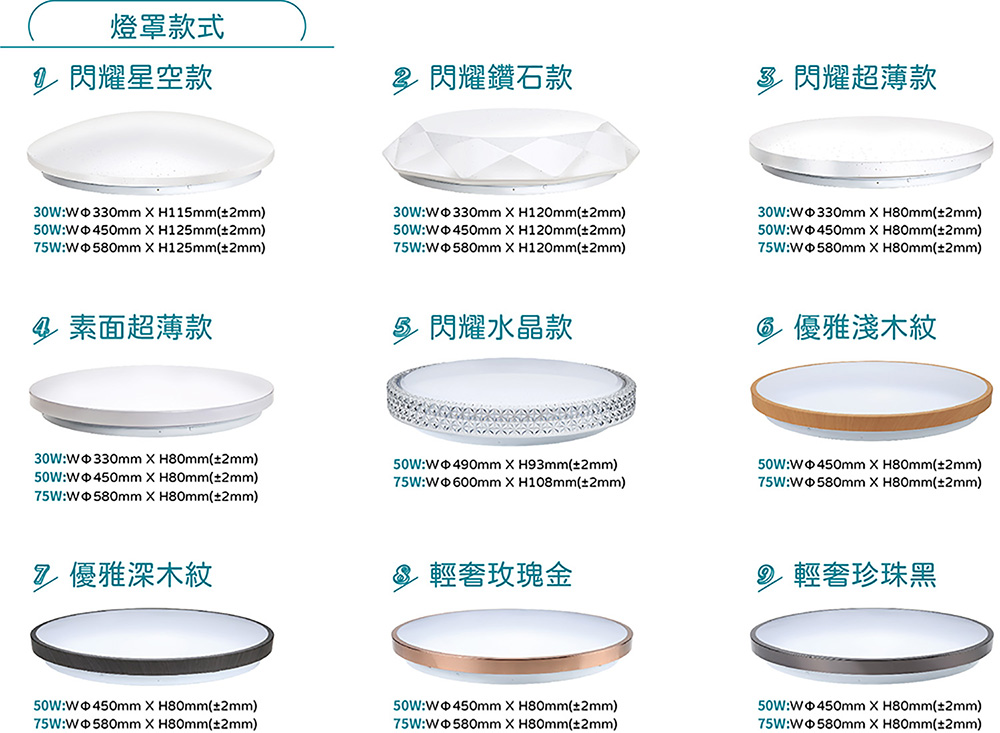

產品介紹

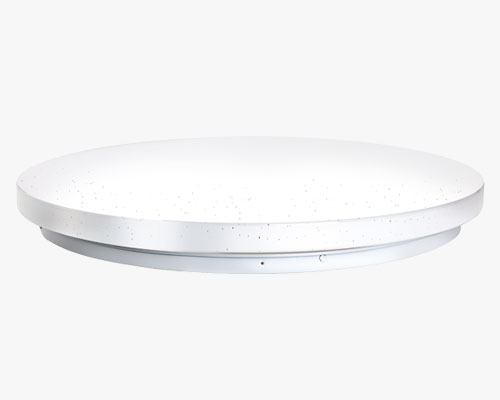

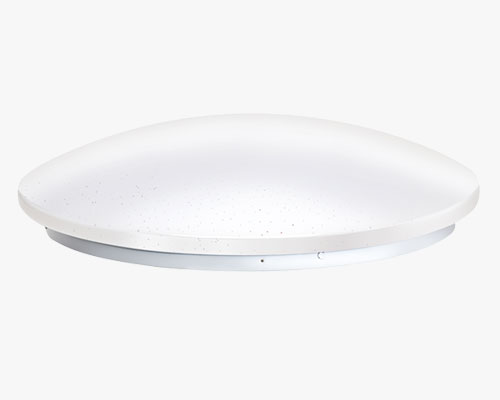

30W/50W閃耀星空

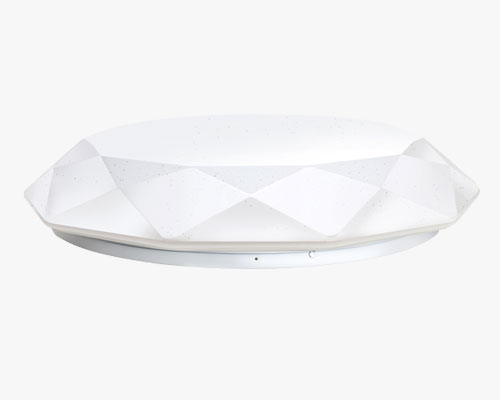

30W/50W閃耀鑽石

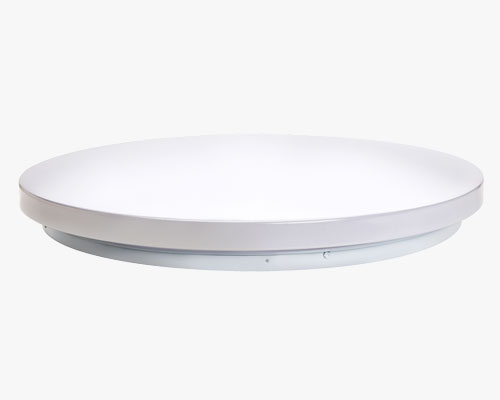

30W/50W閃耀超薄

50W素面超薄

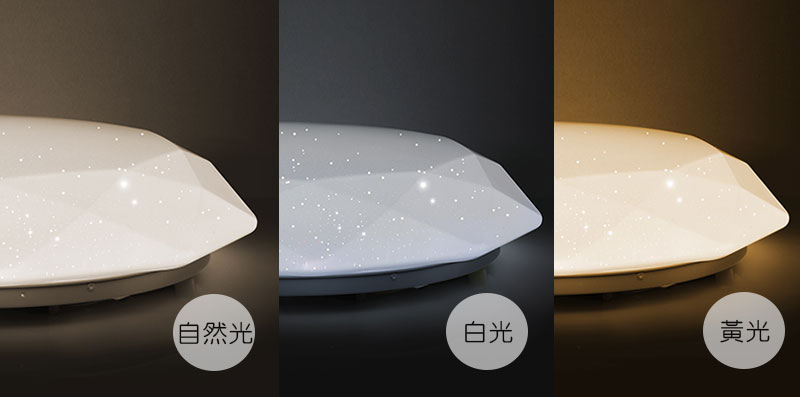

壁切控制

自然光、白光、黃光
三種色溫快速切換

LED壁切3色吸頂燈

三種色溫快速切換

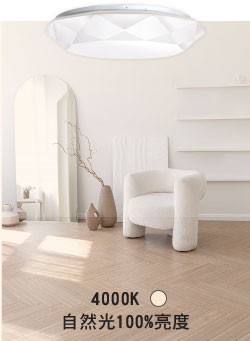

第一段自然光100%亮度

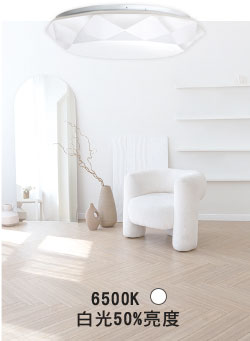

第二段白光50%亮度

第三段黃光50W亮度

壁切控制

CNS認證

高演色性

25000小時使用壽命
使用壽命

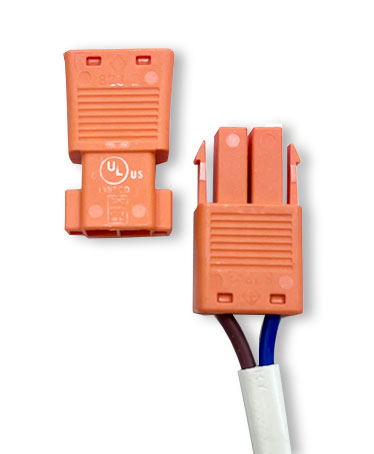

安裝容易

安全快速接頭/公母插

吸頂燈_安裝容易

安裝說明

本產品安裝時，建議詳閱安裝說明書，或由專業工程人員施工
本產品非防水型商品，請安裝於室內或有雨遮之場域
通電後不亮時，請先關閉電源再檢查接線是否確實

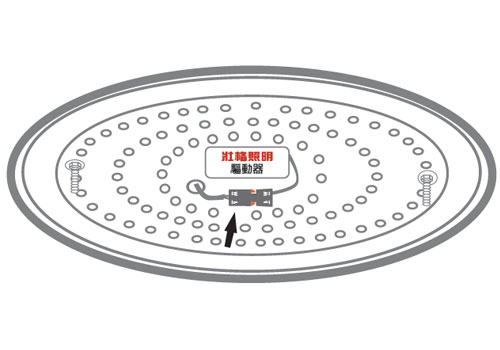

Step1

請先分離【快接模組】連接處，並將【快接模組】從底盤出線孔取出
緊壓箭頭處，再向左拉出，公母插頭即可分離
壁切3色吸頂燈安裝說明1

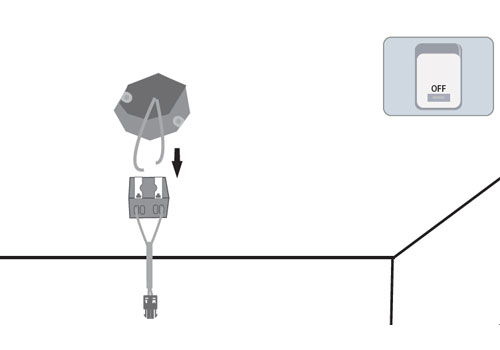

Step2

確定已關閉電源，勿活電作業

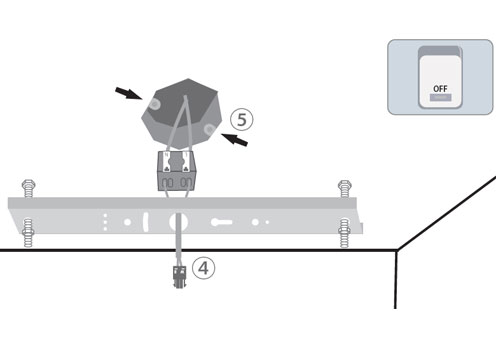

Step3

預埋盒中2條電源線分別插入【快接模組】

緊壓L處，第1條電源線插入L1或L2
緊壓N處，第2條電源線插入N1或N2
※ 請勿同時插入L1L2或N1N2，避免商品短路

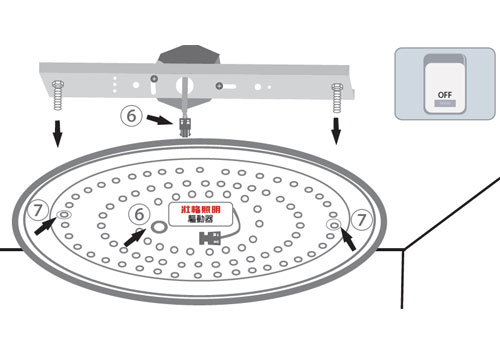

Step4

【快接模組】電源線穿過掛板中央圓型孔

Step5

選擇掛板上合適2孔，將其固定於預埋盒

Step6

【快接模組】電源線穿過底盤出線孔

Step7

2側螺絲穿過底盤螺絲孔，並以螺帽固定

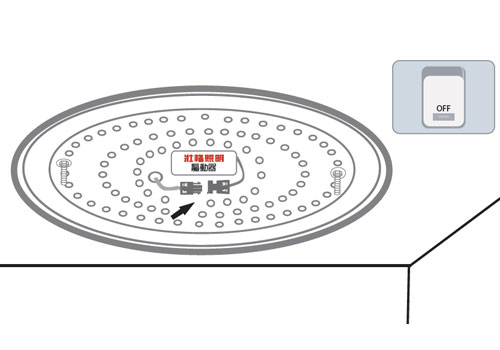

Step8

【快接模組】電源線，連接於驅動器旁的橘色插孔，
並確認是否插緊密合

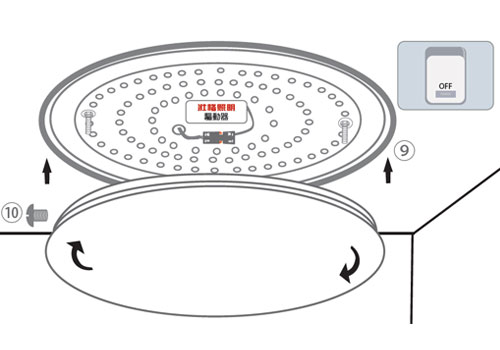

Step9

將燈罩順時針旋入底盤鎖緊

Step10

燈罩旋入底盤後，單側鎖上固定鏍絲，完成安裝

下載安裝說明PDF檔

規格表

30W/50W閃耀星空

30W/50W閃耀鑽石

30W/50W閃耀超薄

50W素面超薄

型號	CL35030B-01	CL35030B-04	CL35030B-07
款式	閃耀星空	閃耀鑽石	閃耀超薄
功率 (W)	30W	30W	30W
色溫 (K)	4000K /6500K /3000K	4000K /6500K /3000K	4000K /6500K /3000K
發光效率 (lm/w)	90 / 95 / 85	90 / 95 / 85	90 / 95 / 85
光通量 (Lm)	2700 / 1425 / 1275	2700 / 1425 / 1275	2700 / 1425 / 1275
額定電流 (A)	0.6~0.25A	0.6~0.25A	0.6~0.25A
功率因數	PF>0.5	PF>0.5	PF>0.5
發光角度	120°	120°	120°
適用坪數	３～５坪	３～５坪	３～５坪
適用電壓 (V)	100-240V	100-240V	100-240V
演色性 (Ra)	≧ 80	≧ 80	≧ 80
使用壽命 (hrs)	25000	25000	25000
尺寸 (mm)	WΦ330mmxH115mm (±2mm)	WΦ330mmxH120mm (±2mm)	WΦ330mmxH80mm (±2mm)

型號	CL45050B-01	CL45050B-04	CL45050B-07	CL45050B-05
款式	閃耀星空	閃耀鑽石	閃耀超薄	素面超薄
功率 (W)	50W	50W	50W	50W
色溫 (K)	4000K /6500K /3000K	4000K /6500K /3000K	4000K /6500K /3000K	4000K /6500K /3000K
發光效率 (lm/w)	90 / 95 / 85	90 / 95 / 85	90 / 95 / 85	90 / 95 / 85
光通量 (Lm)	4500 / 2375 / 2125	4500 / 2375 / 2125	4500 / 2375 / 2125	4500 / 2375 / 2125
額定電流 (A)	1~0.42A	1~0.42A	1~0.42A	1~0.42A
功率因數	PF>0.5	PF>0.5	PF>0.5	PF>0.5
發光角度	120°	120°	120°	120°
適用坪數	４～６坪	４～６坪	４～６坪	４～６坪
適用電壓 (V)	100-240V	100-240V	100-240V	100-240V
演色性 (Ra)	≧ 80	≧ 80	≧ 80	≧ 80
使用壽命 (hrs)	25000	25000	25000	25000
尺寸 (mm)	WΦ450mmxH125mm (±2mm)	WΦ450mmxH120mm (±2mm)	WΦ450mmxH80mm (±2mm)	WΦ450mmxH80mm (±2mm)
